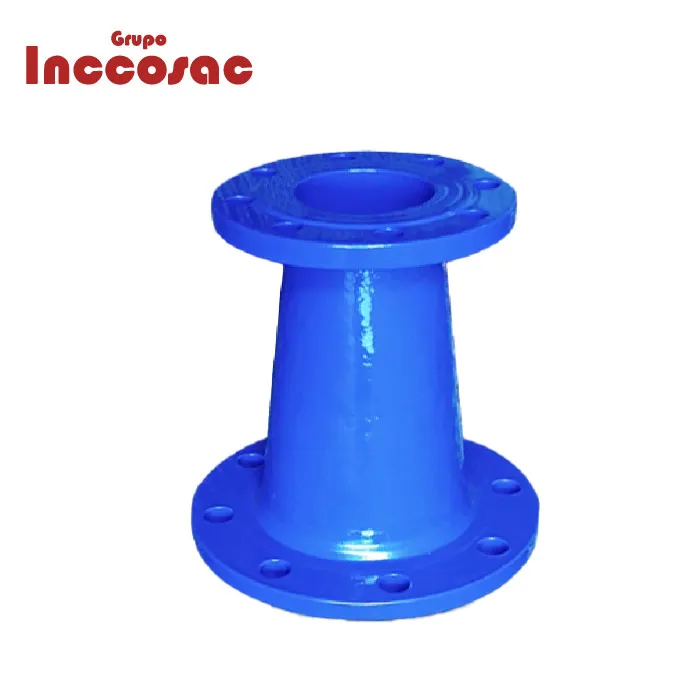

Este componente es esencial para la gestión técnica de fluidos en redes de agua potable urbana y rural, sistemas de alcantarillado y proyectos de saneamiento.
Su cumplimiento normativo asegura al ingeniero proyectista la correcta especificación en expedientes técnicos, mientras que su diseño facilita la labor del instalador al garantizar compatibilidad con bridas estandarizadas y lotes aprobados por SEDAPAL.
| DN (mm) | L | H | D | DK | DG | F | B | N-D | Ø F1 |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 150 | 195 | 165 | 125 | 99 | 3 | 19 | 4" - Ø19 | 14 |
| 80 | 180 | 251 | 200 | 160 | 132 | 3 | 19 | 8" - Ø19 | 17 |
| 100 | 190 | 282 | 220 | 180 | 156 | 3 | 19 | 8" - Ø19 | 19 |
| 150 | 210 | 379 | 285 | 240 | 211 | 3 | 19 | 8" - Ø23 | 19 |
| 200 | 230 | 461 | 340 | 295 | 266 | 3 | 20 | 12" - Ø23 | 24 |
| 250 | 250 | 559 | 405 | 355 | 319 | 3 | 22 | 12" - Ø27 | 27 |
| 300 | 270 | 639 | 460 | 410 | 370 | 4 | 24.5 | 12" - Ø27 | 27 |
